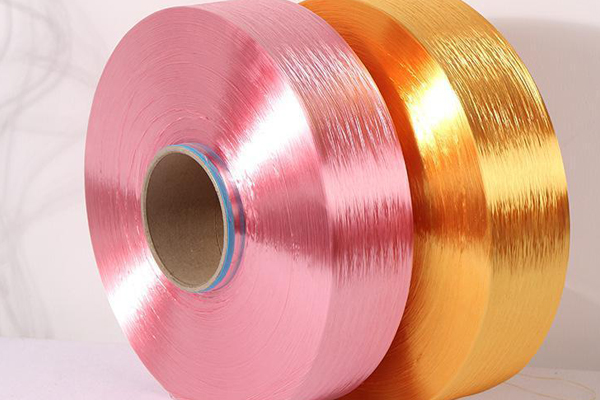

聚酰胺纖維是一類合成纖維品種。錦綸絲也稱尼龍絲，是聚酰胺纖維的長絲形態(tài)，其核心原料為聚酰胺樹脂，通過熔融紡絲或溶液紡絲工藝制成連續(xù)長絲。錦綸絲的外觀通常為光滑的圓柱形，截面一般為圓形。它的顏色豐富，可以通過染色工藝染成各種鮮艷的色彩。
根據(jù)不同的生產(chǎn)工藝和用途，錦綸絲可分為多種類型，如錦綸長絲（包括錦綸單絲、錦綸復(fù)絲）、錦綸短纖維等，其中錦綸長絲在紡織行業(yè)中應(yīng)用更為普遍，可用于織造各種織物，如襪子、內(nèi)衣、運動服裝、降落傘、漁網(wǎng)等。
錦綸絲的四大特性
1. 力學(xué)性能：“強而韌”的工程級纖維
- ??斷裂強度??：常規(guī)錦綸長絲強度為4-9cN/dtex（錦綸66略高于錦綸6），遠(yuǎn)超棉（2.5-4.5cN/dtex）、羊毛（1-1.7cN/dtex）和普通粘膠（1.5-2.8cN/dtex）。高斷裂強度使錦綸絲制成的織物在承受較大拉力時，不易破損斷裂，適合高負(fù)載場景（如工業(yè)用繩纜、降落傘、帳篷基布）。
- ??斷裂伸長率??：錦綸絲的斷裂伸長率通常為20%-40%（錦綸66約25%，錦綸6約30%），顯著高于滌綸（20%以下），因此彈性回復(fù)性更優(yōu)。即使拉伸變形，也能快速恢復(fù)原狀，減少織物起皺（如與棉混紡可改善棉的易皺問題）。
- ??耐疲勞性??：反復(fù)拉伸后仍能保持強度，例如用于襪子時，反復(fù)彎折不易出現(xiàn)破洞（純棉襪的疲勞壽命僅為錦綸/棉混紡襪的1/3）。
2. 耐磨性：纖維界的“耐磨”
錦綸絲的耐磨性是棉的10倍、羊毛的20倍、粘膠的50倍，源于其高結(jié)晶度和表面光滑度（摩擦系數(shù)低，減少磨損）。這一特性使得錦綸絲織物在日常使用中能夠經(jīng)受住頻繁的摩擦而不易磨損，延長了織物的使用壽命。因此，錦綸絲成為襪子（腳趾/腳跟部位）、運動鞋面、地毯（承受踩踏摩擦）的理想材料。
3. 吸濕性與舒適性：天然的“短板”
錦綸絲的標(biāo)準(zhǔn)回潮率僅4%-5%（棉8%、羊毛16%），吸濕性差導(dǎo)致其織物在潮濕環(huán)境中易積聚靜電（尤其秋冬季節(jié)）、透氣性不足（汗液難以蒸發(fā)，穿著悶熱）。但通過與高吸濕性纖維（如棉、粘膠、莫代爾）混紡，可改善這一問題。例如，錦綸/棉（60/40）混紡織物的回潮率提升至6%-7%，吸濕性接近純棉的80%，同時保留錦綸的耐磨優(yōu)勢。
4. 化學(xué)穩(wěn)定性：“耐堿怕酸”的特性
錦綸絲對稀堿（如5%NaOH）和多數(shù)有機溶劑（如乙醇、汽油）有良好耐受性，但對強酸（如濃硫酸）和強氧化劑（如次氯酸鈉）敏感——酸性條件下酰胺鍵易水解，導(dǎo)致纖維強度下降。這一特性在紡織后整理（如染色、印花）中需特別注意，避免使用強酸性染料或助劑。
錦綸絲與其他纖維混紡/交織：綜合性能的協(xié)同提升
混紡（不同纖維在同一紗線中混合）或交織（不同纖維分別構(gòu)成經(jīng)紗和緯紗）是錦綸絲常用的改性方式。通過與天然纖維、化學(xué)纖維或高性能纖維組合，可在保留錦綸優(yōu)勢的同時，彌補其短板，并針對性提升織物的強度、堅牢度及其他功能。
錦綸絲與天然纖維混紡：平衡強度、舒適與質(zhì)感
天然纖維（棉、毛、絲、麻）的優(yōu)勢在于親膚、透氣、自然光澤，具有良好的吸濕性和舒適性，但普遍存在強度低、耐磨差、易起球等問題。與錦綸絲混紡后，可實現(xiàn)“剛?cè)岵薄?/p>
1. 錦綸/棉混紡
- ??強度提升??：棉纖維的斷裂強度約2.5-4.5cN/dtex，錦綸絲（4-9cN/dtex）的加入使混紡紗強度提升30%-80%（具體取決于比例）。
- ??耐磨性飛躍??：純棉織物的耐磨次數(shù)約2000-3000次，錦綸/棉織物可達(dá)8000-12000次，接近純錦綸織物，大幅延長使用壽命（如工裝、牛仔褲）。
- ??舒適性優(yōu)化??：棉纖維的吸濕性（回潮率8%）彌補了錦綸的低吸濕性，混紡織物的透濕率從純錦綸的300-500g/(m2·24h)提升至800-1200g/(m2·24h)，穿著更干爽。
- ??應(yīng)用場景??：運動服（如速干T恤）、工裝（耐磨抗撕裂）、家居紡織品（床品、窗簾）。
2. 錦綸/羊毛混紡
- ??強度與抗起球??：羊毛纖維表面有鱗片結(jié)構(gòu)，摩擦?xí)r易糾纏起球（純毛織物起球等級通常為3-4級，5級為無起球）。加入10%-40%錦綸絲后，錦綸的光滑表面減少了鱗片的糾纏，起球等級可提升至4-5級；同時，錦綸的高強度使織物斷裂強度從純毛的1.5-2.0cN/dtex提升至2.5-3.5cN/dtex，更適合制作西裝、毛毯等高端紡織品。
- ??彈性與抗皺??：羊毛的彈性回復(fù)率約90%，錦綸的彈性回復(fù)率＞95%，混紡后織物更挺括，不易起皺（純毛西裝易皺，錦綸/羊毛混紡西裝可機洗免熨）。
- ??應(yīng)用場景??：精紡毛料（西裝、大衣）、毛毯（耐用性提升）。
錦綸絲與化學(xué)纖維混紡：功能互補，拓展應(yīng)用
化學(xué)纖維（滌綸、腈綸、氨綸等）各具特性，與錦綸絲混紡可進(jìn)一步優(yōu)化織物的綜合性能。
1. 錦綸/滌綸混紡
- ??強度與模量雙提升??：滌綸（聚酯纖維）的斷裂強度約4-5cN/dtex，初始模量（抵抗變形的能力）高達(dá)90-120cN/dtex（錦綸僅40-60cN/dtex）。混紡后，織物既保留錦綸的耐磨（滌綸耐磨性為棉的15倍，略低于錦綸），又獲得滌綸的高模量（抗皺性更好）。
- ??耐磨與耐候性協(xié)同??：滌綸的耐候性（抗紫外線、耐氧化）優(yōu)于錦綸，混紡后織物在戶外使用（如遮陽布、沖鋒衣）時，長期暴露于陽光下不易老化。
- ??應(yīng)用場景??：戶外服裝（沖鋒衣、登山褲）、產(chǎn)業(yè)用布（帳篷、背包）。
- ??彈性與回復(fù)性提升??：氨綸（聚氨酯纖維）的斷裂伸長率可達(dá)500%-700%，彈性回復(fù)率＞95%。加入5%-20%氨綸后，錦綸/氨綸織物的彈性伸長率從純錦綸的30%-40%提升至50%-70%，回復(fù)率接近100%。例如，內(nèi)衣、瑜伽褲采用40D錦綸+20D氨綸混紡，可完美貼合身體曲線，劇烈運動后無松弛變形。
- ??強度保持??：氨綸強度較低（約0.4-1.0cN/dtex），但高比例混紡時（＞20%）可能降低整體強度；低比例（＜15%）混紡時，錦綸的高強度主導(dǎo)，織物仍保持優(yōu)異的承重能力（如運動襪的襪口，需高彈性且不易斷裂）。
- ??應(yīng)用場景??：緊身衣（瑜伽服、泳衣）、襪類（襪口防脫）。
總之，將錦綸絲與其他纖維混紡或交織，通常能夠提高織物的強度和堅牢度，同時還可能賦予織物其他優(yōu)良的性能。錦綸絲具有許多優(yōu)良的特性，這使得它在紡織領(lǐng)域有著廣泛的應(yīng)用。
。
